目前閥控式鉛酸蓄電池在投入使用的2-3年后，普遍存在電池容量下降過快，使用壽命縮短等事故。此時不能及時找出落后蓄電池，就會導致整個電源系統癱瘓。保定鈺鑫電氣經過大量試驗摸索，發現通過監測蓄電池的內阻值，可幫助提早發現嚴重電池組中的落后電池，避免危險問題的出現。

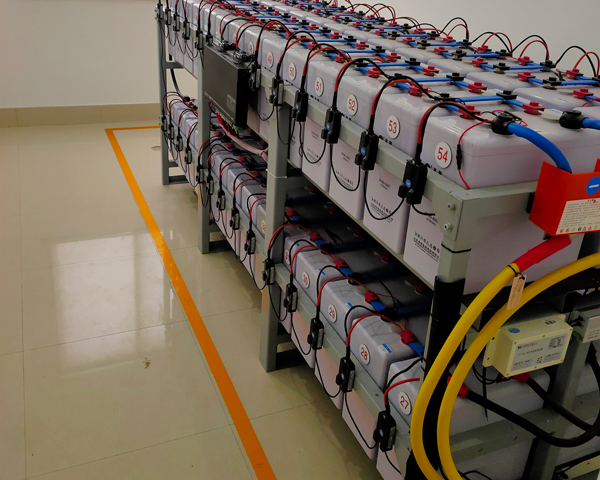

為解決變電站蓄電池監測和維護的難題，鈺鑫電氣專門開發出一套針對變電站蓄電池在線監測系統，該系統可以在線監測蓄電池的運行狀態，定時監測每個電池的內阻變化趨勢，同時還可以將所采集到的電池信息和報警信息上傳，可以隨時掌握變電站蓄電池的運行狀況和發現落后電池，人工操作少，自動化程度高，實現單體蓄電池的狀態檢修。
◆ 蓄電池的實時電壓、內阻、溫度等重要參數沒有接入變電站蓄電池在線監測系統中
◆ 無法實現對蓄電池容量SOC、健康狀態SOH的預測
◆ 無法檢測出后備電池組中的落后電池，預警意外掉電事故的發生
◆ 非生產廠家不能及時跟進處理蓄電池監測的問題
◆電壓精度：±0.5%；溫度精度：±0.5℃
◆內阻精度：±2%（分辨率1ｕΩ）
◆開路內阻測量一致性：≤±2ｕΩ
◆均衡壓差≤50mV（創新被動均衡方式）
◆2A小電流直流放電技術
◆電力系統高標準保護電路、隔離電路設計
◆測量蓄電池極柱溫度，更好體現蓄電池“體溫”狀態
◆布線快：上位機、傳感器自帶2個RJ11接口級聯接口
◆安裝快：整體模塊化施工安裝，傳感器自帶保護隔離電路
◆調試快：快速安裝調試工具，自動設置模塊地址，提升調試速度
◆排障快：每只電池標配一只蓄電池傳感器，快速定位故障電池
◆支持標準RS485接口接入現有系統，低接入成本
◆免費開放通信協議，采用標準MODBUS協議
◆模塊化安裝，根據電池數量采購對應的傳感器，降低采購成本
◆不斷電快速更換故障傳感器模塊，降低更換成本
本方案基于YX-S系列蓄電池智能參數傳感器設計實現的一套適用于變電站的蓄電池在線監測解決方案，可以通過WEB方式在線瀏覽蓄電池的單體電壓、單體極柱溫度、單體內阻、蓄電池組的充放電電流和環境溫度，同時可以實現電池容量的準確預測、電池劣化程度評估、預警異常電池、全生命周期記錄電池性能變化趨勢等功能。為變電站蓄電池提供了一個方便、安全、簡捷、不限時、不限地的蓄電池在線監測系統。
|
序號 |
設備名稱 |
型號 |
數量 |
單位 |
備注 |
| 1 |
蓄電池智能參數傳感器 |
YX-S021-B |
208 | 個 |
每節電池配一個 |
| 2 |
電流監測單元 |
YX-LM |
2 | 個 |
每組電池配一個 |
| 3 |
蓄電池在線監測裝置 |
YX-M11 | 1 | 臺 | 每套搭配一臺 |
保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
