在信息時代迅速發展的背景下，大部分的工作都必須在有電的情況下才能順利進行，特別是計算機網絡機房、高端IDC機房、銀行機房、電力配電室、應急電源系統、通信機房、通信基站、UPS機房、蓄電池組機房等等地方。如何保障ups不間斷的電力系統正常運行？請聽鈺鑫電氣小編為您講解蓄電池在線監測系統的組成模塊！
蓄電池在線監測系統的構成：蓄電池內阻監測模塊+通訊轉化設備+數據采集設備+組電壓電流測量裝置+蓄電池在線系統后臺系統=蓄電池在線監測。
蓄電池內阻監測模塊：單體是基于蓄電池單體且以小直流放電方法測量蓄電池內阻的模塊，還可同時測量單體蓄電池的單體電壓、單體內阻及單體極柱溫度，同時可實現蓄電池的均衡充電功能。
通訊轉化設備：用于485通訊與SBUS通訊之間的轉化，配合蓄電池參數傳感器，可將采集的蓄電池電壓、溫度、內阻、均衡充電狀態等參數，通過RS485接口方式，把蓄電池狀態參數上傳到上位機或集成商客戶數據采集系統。

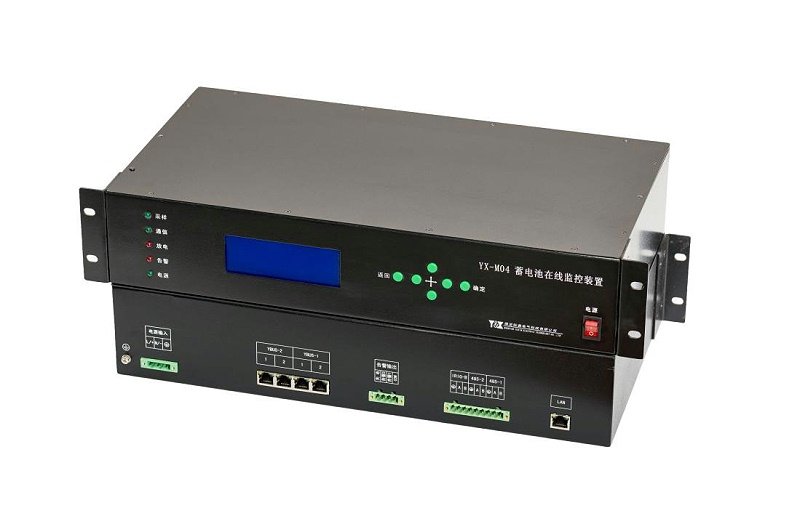

數據采集設備：分為蓄電池采集集中器YX-M04（三寸屏顯示數據）和蓄電池采集集中器YX-M05（七寸彩屏帶分析后臺）。采集設備是基于蓄電池智能參數傳感器，應用前衛的網絡通信及蓄電池檢測技術實現對蓄電池組的實時巡檢，可實現定時對每只單體電池的單體電壓、單體內阻、單體極柱溫度以及整組電池的組電壓、充放電電流進行自動檢測，并根據設定的參數對蓄電池故障及時進行報警。
組電壓電流測量裝置：指的是蓄電池電壓電流測量裝置。它適用于48V、110V、220V直流系統電壓和電流的測量，同時可測現場環境溫度，本裝置電源和電壓測量回路具有防反接、過壓、過流保護；外殼采用非金屬，進一步降低了現場使用時可能發生的安全隱患。
蓄電池在線監測系統：實現了蓄電池組的在線監測、電池容量的準確預測、電池劣化程度評估、預警異常電池、全生命周期記錄蓄電池性能變化趨勢等功能。為后備電源蓄電池管理者提供了一個方便、安全、簡捷、不限時、不限地的全方位監控維護系統。
保定鈺鑫電氣科技有限公司專注蓄電池監測類產品的質量和研發，通過與華北電力大學、河北大學等科研院所的合作，專注產品的質量、拓寬產品應用范圍，研發出適合不同領域、不同環境的蓄電池在線監測系統，從而滿足用戶的個性化定制需求。如果貴公司想定制蓄電池監測接入方案，歡迎點擊客服或電話咨詢。
